تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | الكربون الصلب | ماكس قوة العمليات: | 70KG / CM2 |
|---|---|---|---|
| دقيقة قوة العمليات: | 5-70kg / CM2 | ماكس تحمل القوة: | 100KG / CM2 |
| نوع النيابة: | التمثيل المزدوج | Max. إصابة: | 47 مم |
| تسليط الضوء: | hydraulic workholding clamping fixture,rotary clamp cylinder |
||

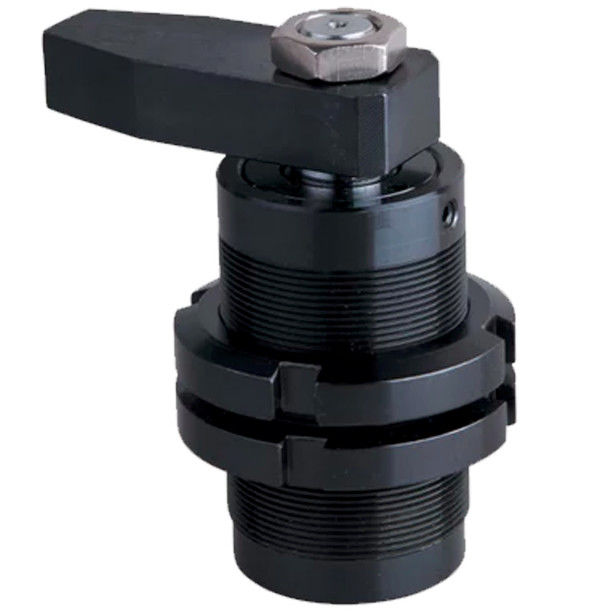

الخيوط الهيدروليكية سوينغ المشبك بالقطع مركز العمل تركيبات ماكس. تحامل قوة 647 كلغ
مواصفات المنتج والميزات:
1. المنتج مثالي للإنتاج الضخم على آلة غرض خاص و تهزهز في مركز المعالجة ، سوف يحسن من كفاءة الإنتاج بشكل كبير
2. عندما يتحرك اسطوانة هيدروليكية ، و يتحرك المكبس للأسفل ، فإن ذراع التثبيت سوف يتأرجح إلى زاوية محددة. ثم يخفض حتى يتم تثبيت الشغل بشكل آمن
3. لتجنب الحركة بشكل سريع جداً ، يقترح صمام تحكم في التدفق للتوصيل بأسطوانة المشبك البديل الهيدروليكي ، لا تقم بتثبيت الشغل أثناء تأرجح calmp لتجنب إتلاف برميل الاسطوانة والأجزاء الداخلية
4. عند زيادة طول ذراع التثبيت ، تأكد من عدم تجاوز 1.5 مرة من الطول الأصلي
5. جسم الأسطوانة مصنوع من الفولاذ الكربوني الهيكلي يتم معالجة السطح خصيصًا لضمان أقصى درجات السلاسة على السطح الداخلي وعمر الخدمة الطويل
مواصفات المنتج
تتحمل اسطوانة (مم) | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 |
تتحمل من المكبس | Φ18 | Φ20 | Φ22.4 | Φ28 | Φ35.5 |
ضربة سوينغ (mm) | 9 | 11 | 11 | 13 | 13 |
| السكتة الدماغية لقط (مم) | 13 | 15/30 | 15/30 | 17/34 | 17/34 |
| اضغط على المنطقة السحب / الدفع (سم ² ) | 2.37 / 4.91 | 4.9 / 8.04 | 8.63 / 12.57 | 13.47 / 19.63 | 21.28 / 31.17 |
قوة المشبك النظري (30 كجم / سم ² ) | 71 | 147 | 259 | 404 | 647 |
مائع | زيت مفلتر | ||||
أقصى ضغط (كجم / سم 2) | 100KG / سم ² | ||||
| مجموعة من الضغط ( كجم / سم 2 ) | 10-70kg / سم ² | ||||
اتجاه الدورية | استدر لليمين أو استدر لليسار | ||||
الدورية الزاوية | زاوية قياسية 90 درجة ، زاوية اختيارية 0 ° ، 45 درجة ، 60 ° | ||||
نوع التمثيل | مزدوجة بالوكالة | ||||
